| ①產品名稱： | 氣動軟密封對夾蝶閥 |
| ②產品型號： | D671X,D671F46 |
| ③口徑規格： | DN50-DN1200 |
| ④工作壓力： | 0.6MPA-1.6MPA |
| ⑤閥體材質： | 鑄鐵，鑄鋼，不銹鋼 |
| ⑥產品品牌： | 吉邁(上海制造) |
| ⑦聯系我們： | 021-51078382? 15000726608 |
| ⑧在線 QQ： | 2487747836??? 362995749 |
| ⑨產品簡要： | D671X氣動軟密封蝶閥是以一定壓力（一般小于0.8MPa）的空氣，利用氣缸內活塞的往復運動轉換為回轉運動，使蝶閥啟閉的閥門。氣動蝶閥由氣缸、機械執行機構和蝶閥本體組成。 |
● 軟密封，90°啟閉，零泄漏，使用壽命長
● 軸板無銷連接、結構緊湊，扭矩輕，安裝、維修方便
● 表面環氧樹脂涂層，防腐、美觀
● 以壓縮空氣為動力，通過電磁換向閥，實現氣缸對閥門快速控制，啟閉迅速，高效節能，特別適用于有防爆需求的場所
● 根據特殊工況需求，如突然出現停電斷氣情況，確保閥門處于關閉或開啟狀態，可以提供常閉型或常開型氣動閥門，亦可配置手動操作機構，人力操作
● 選擇不同零部件材質，可適用于多種介質
● 采用智能定位器，接收4-20mA電流信號，可自動實現閥門良好的調節性能
● 采用閥位回信器，輸出閥門相對應位置的無源觸電信號
主要技術參數：
|
公稱通經DN（mm) |
50～2000 |
50～1600 |
|
|
公稱藥理PN（MPa) |
0.6 |
1.0 |
1.6 |
|
密封試驗(MPa) |
0.66 |
1.1 |
1.76 |
|
強度試驗(MPa) |
0.9 |
1.5 |
2.4 |
|
適用溫度 |
丁腈橡膠：-40℃～90℃氟橡膠：-20℃～200℃ |
||
|
適用介質 |
水、空氣、天然氣、油品及弱腐蝕性流體 |
||
|
泄漏率 |
符合GB/T13927-92標準 |
||
|
驅動方式 |
蝸輪傳動、電動、氣動、液動 |
||
主要零部件材料
|
零件名稱 |
材料 |
|
閥體 |
WCB、QT450-10、HT200、HT250 |
|
蝶板 |
WCB、QT450-10、HT200、HT250 |
|
閥軸 |
2Cr13 |
|
密封圈 |
丁腈耐油橡膠 |
|
填料 |
柔性石墨 |
執行標準：
|
制造標準 |
GB/T122387-89 |
|
法蘭標準 |
GB9113-2000、GB17241.6-1998 |
|
結構長度標準 |
GB12221-89 |
|
檢驗標準 |
GB/T13927-92 |

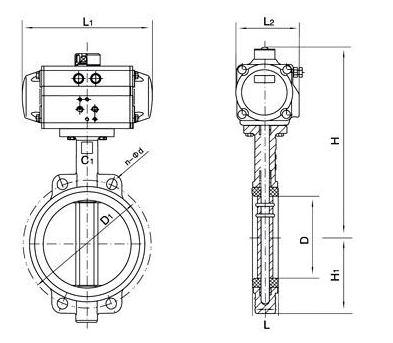

主要外形連接尺寸單位：mm
|
公稱通徑 |
結構長度(標準值) |
外形尺寸 |
連接尺寸(標準值) |
|||||||||
|
0.6MPa |
1.0MPa |
1.6MPa |
||||||||||
|
mm |
inch |
L |
H |
H0 |
A |
B |
D0 |
n-d |
D0 |
n-d |
D0 |
n-d |
|
50 |
2 |
43 |
63 |
315 |
180 |
65 |
110 |
4-14 |
125 |
4-18 |
125 |
4-18 |
|
65 |
21/2 |
46 |
70 |
330 |
180 |
65 |
130 |
4-14 |
145 |
4-18 |
145 |
4-18 |
|
80 |
3 |
46 |
83 |
390 |
245 |
72 |
150 |
4-18 |
160 |
8-18 |
160 |
8-18 |
|
100 |
4 |
52 |
105 |
431 |
240 |
72 |
170 |
4-18 |
180 |
8-18 |
180 |
8-18 |
|
125 |
5 |
56 |
115 |
455 |
240 |
72 |
200 |
8-18 |
210 |
8-18 |
210 |
8-18 |
|
150 |
6 |
56 |
137 |
626 |
350 |
93 |
225 |
8-18 |
240 |
8-22 |
240 |
8-22 |
|
200 |
8 |
60 |
164 |
720 |
350 |
93 |
280 |
8-18 |
295 |
8-22 |
295 |
12-22 |
|
250 |
10 |
68 |
206 |
800 |
550 |
350 |
335 |
12-18 |
350 |
12-22 |
355 |
12-26 |
|
300 |
12 |
78 |
230 |
860 |
600 |
350 |
395 |
12-22 |
400 |
12-22 |
410 |
12-26 |
|
350 |
14 |
78 |
248 |
883 |
600 |
350 |
445 |
12-22 |
460 |
16-22 |
470 |
16-26 |
|
400 |
16 |
102 |
289 |
972 |
600 |
350 |
495 |
16-22 |
515 |
16-26 |
525 |
16-30 |
|
450 |
18 |
114 |
320 |
1043 |
750 |
380 |
550 |
16-22 |
565 |
20-26 |
585 |
20-30 |
|
500 |
20 |
127 |
343 |
1098 |
750 |
380 |
600 |
20-22 |
620 |
20-26 |
650 |
20-33 |
|
600 |
24 |
154 |
413 |
1236 |
750 |
380 |
705 |
20-26 |
725 |
20-30 |
770 |
20-36 |
|
700 |
28 |
165 |
478 |
1431 |
750 |
380 |
810 |
24-26 |
840 |
24-30 |
840 |
24-36 |
|
800 |
32 |
190 |
525 |
1488 |
750 |
380 |
920 |
24-30 |
950 |
24-33 |
950 |
24-39 |
|
900 |
36 |
203 |
620 |
1615 |
1250 |
380 |
1020 |
24-30 |
1050 |
28-33 |
1050 |
28-39 |
|
1000 |
40 |
216 |
725 |
1765 |
1500 |
580 |
1120 |
28-30 |
1160 |
28-36 |
1170 |
28-42 |
|
1200 |
48 |
254 |
780 |
1976 |
1500 |
580 |
1340 |
32-33 |
1380 |
32-39 |
1390 |
32-48 |
