| ①產品名稱： | 氣動切斷蝶閥 |
| ②產品型號： | D671X,D641X,D673H,D643H |
| ③口徑規格： | DN250-DN2000 |
| ④工作壓力： | 1.0mpa-2.5mpa |
| ⑤閥體材質： | 鑄鋼，不銹鋼 |
| ⑥產品品牌： | 吉邁(上海制造) |
| ⑦聯系我們： | 021-51078382? 15000726608 |
| ⑧在線 QQ： | 2487747836??? 362995749 |
| ⑨產品簡要： | D673H,D643H氣動切斷蝶閥氣動快速切斷蝶閥廣泛應用在食品、醫藥、化工、石油、電力、；冶金、城建、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。 |
、
適用介質：加熱爐煤氣、高爐煤氣、轉爐煤氣等 單程啟閉時間：DN≤1200，S≤2秒；DN≥1400，S≤3.5秒 執行機構 采用新型系列AT/AW型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式 1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
型號解析
|
閥門類型 |
閥門驅動方式 |
閥門兩端鏈接方式 |
閥結構形式代號 |
閥體材料 |
|
D代表蝶閥 |
氣動-6 |
4代表法蘭 |
3代表三偏心 |
F代表氟塑料 |

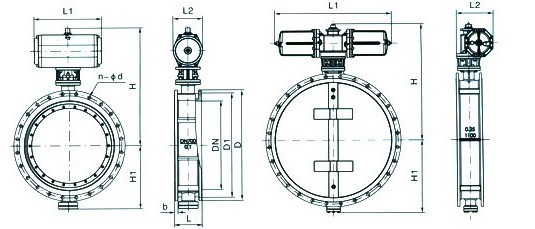

主要連接尺寸 D643(H、Y)-1.0、2.5(0.1、0.25MPa)
|
公稱通徑 |
外形尺寸 |
連接尺寸 |
執行器型號 |
||||||||||||
|
PN1.0 |
PN2.5 |
||||||||||||||
|
L1 |
L2 |
H |
H1 |
L |
D |
D1 |
b |
n-φd |
1 |
D |
D1 |
b |
n-φd |
||
|
250 |
348 |
159 |
584 |
595 |
140 |
375 |
335 |
16 |
12-18 |
165 |
375 |
335 |
24 |
12-18 |
GTD145 |
|
300 |
348/627 |
176/200 |
635/630 |
645 |
170 |
440 |
395 |
16 |
12-22 |
178 |
440 |
395 |
24 |
12-22 |
GTD160/AW13 |
|
350 |
378/627 |
176/200 |
660/655 |
645 |
170 |
490 |
445 |
16 |
12-22 |
190 |
490 |
445 |
24 |
12-22 |
GTD160/AW13 |
|
400 |
432/627 |
206/200 |
750/696 |
745 |
190 |
540 |
495 |
16 |
16-22 |
216 |
540 |
495 |
24 |
16-22 |
GTD160/AW13 |
|
450 |
524/627 |
228/200 |
805/728 |
745 |
190 |
595 |
550 |
16 |
16-22 |
222 |
595 |
550 |
24 |
16-22 |
GTD190/AW13 |
|
500 |
524/850 |
228/270 |
850/820 |
745 |
190 |
645 |
600 |
20 |
20-22 |
229 |
645 |
600 |
26 |
20-22 |
GTD210/AW17 |
|
600 |
524/850 |
228/270 |
905/875 |
970 |
210 |
755 |
705 |
20 |
20-26 |
267 |
755 |
705 |
26 |
20-26 |
GTD210/AW17 |
|
700 |
648/1158 |
275/350 |
1000/1084 |
970 |
210 |
860 |
810 |
20 |
24-26 |
292 |
860 |
810 |
26 |
24-26 |
GTD255/AW20 |
|
656 |
648/1158 |
275/350 |
1060/1084 |
1020 |
210 |
975 |
920 |
20 |
24-30 |
318 |
975 |
920 |
26 |
24-30 |
GTD255/AW20 |
|
900 |
648/1158 |
275/350 |
1110/1084 |
1220 |
250 |
1075 |
1020 |
20 |
24-30 |
330 |
1075 |
1020 |
26 |
24-30 |
GTD255/AW20 |
|
1000 |
715/1158 |
324/375 |
1200/1126 |
1220 |
250 |
1175 |
1120 |
20 |
28-30 |
410 |
1175 |
1120 |
26 |
28-30 |
GTD300/AW25 |
|
1200 |
715/1158 |
324/375 |
1330/1256 |
1240 |
250 |
1375 |
1320 |
20 |
32-30 |
470 |
1375 |
1320 |
28 |
32-30 |
GTD300/AW25 |
|
1400 |
795/1448 |
380/460 |
1540/1483 |
1460 |
300 |
1675 |
1520 |
20 |
36-30 |
530 |
1675 |
1520 |
30 |
36-30 |
GTD350/AW28 |
|
1600 |
795/1448 |
380/460 |
1605/1540 |
1250 |
300 |
1790 |
1730 |
24 |
40-30 |
600 |
1790 |
1730 |
34 |
40-30 |
GTD350/AW28 |
|
1656 |
1880 |
545 |
1640 |
1520 |
300 |
1990 |
1930 |
24 |
44-30 |
670 |
1990 |
1930 |
36 |
44-30 |
AW35 |
|
2000 |
1880 |
545 |
1740 |
1520 |
300 |
2190 |
2130 |
24 |
48-30 |
760 |
2190 |
2130 |
38 |
48-30 |
AW35 |
