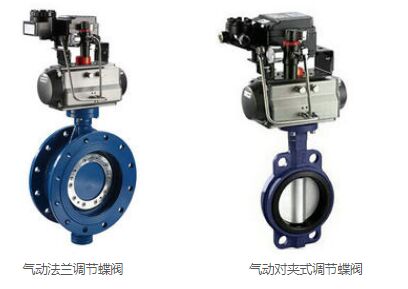

| ①產品名稱： | 氣動調節蝶閥 |
| ②產品型號： | D671X,D641X,D673H,D643H |
| ③口徑規格： | DN50-DN1000 |
| ④工作壓力： | 0.6MPA-1.6MPA |
| ⑤閥體材質： | 鑄鐵，鑄鋼，不銹鋼 |
| ⑥產品品牌： | 吉邁(上海制造) |
| ⑦聯系我們： | 021-51078382? 15000726608 |
| ⑧在線 QQ： | 2487747836??? 362995749 |
| ⑨產品簡要： | 氣動調節蝶閥采用一個“U”型不銹鋼密封圈，該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。解決了傳統偏心蝶閥在啟閉0°～10°瞬間密封面仍處于滑動接觸摩擦的弊病,實現蝶板在開啟瞬間密封面即分離,關閉接觸即密封的效果. |

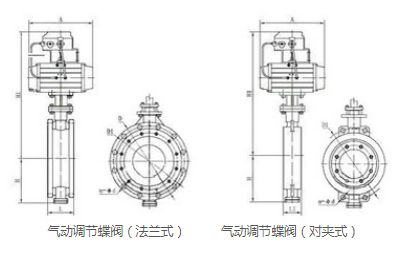

氣動調節蝶閥主要技術參數
|
公稱通徑 mm |
50 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
|
額定流量系數Kv |
85 |
220 |
340 |
530 |
770 |
1360 |
2130 |
3060 |
4160 |
5450 |
6900 |
8500 |
12200 |
16600 |
21700 |
27540 |
34000 |
|
|
公稱壓力 MPa |
0.6 |
|||||||||||||||||
|
額定轉角 ° |
70 |
|||||||||||||||||
|
信號壓力 KPa |
20～100 |
|||||||||||||||||
|
流量特性 |
近似等百分比 |
|||||||||||||||||
|
介質溫度 ℃ |
-20～200(常溫) ； -40～450(中溫) ； -40～600(高溫) |
|||||||||||||||||
|
接管法蘭 |
按JB78-59對夾式法蘭連接 |
|||||||||||||||||
|
信號連接螺孔 |
M16×1.5 |
|||||||||||||||||
|
配用執行機構 |
薄膜式 |
ZMA-2 |
ZMA-3 |
ZMA-4 |
ZMA-5 |
|
||||||||||||
|
活塞式 |
|
ZSC-45 |
||||||||||||||||
|
閥體材質 |
ZG230-450；1Cr18Ni9； ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti |
|||||||||||||||||
|
可配附件 |
手輪、定位器、空氣過濾減壓器等。 |
|||||||||||||||||
氣動調節蝶閥主要零件材料及推薦使用溫度范圍
|
零件名稱 |
材 料 |
溫度范圍℃ |
|
閥體 閥板 |
ZG230-450 |
-40-450 |
|
ZG1Cr18Ni9Ti |
-250-550 |
|
|
ZG0Cr18Ni12Mo2Ti |
|
注：此表為各種材料的極限使用溫度，在實際選用中應根據其產品的介質溫度范圍，確定材料的低，高使用溫度，其低使用溫度不得低于介質溫度范圍下限，高使用溫度不得高于介質溫度范圍的上限。
氣動調節蝶閥薄膜式執行機構主要技術參數
|
型 號 |
ZMA-2 |
ZMA-3 |
ZMA-4 |
ZMA-5 |
|
有效面積 cm2 |
280 |
400 |
630 |
1000 |
|
行 程 mm |
16 |
25 |
40 |
60 |
|
彈簧范圍 KPa |
20～100 ； 40～200 ； 20～60 ； 60～100 |
|||
氣動調節蝶閥活塞式執行機構主要技術參數
|
型 號 |
活塞直徑 mm |
有效面積 cm2 |
大行程 mm |
大操作壓力 KPa |
大輸出力 N |
|
ZSC-45 |
250 |
484 |
60 |
500 |
21800 |
氣動調節蝶閥性能指標
|
執 行 機 構 |
薄膜式執行機構 |
活塞式執行機構 |
|||||
|
類 別 |
不帶定位器 |
帶定位器 |
帶定位器 |
||||
|
彈簧范圍 KPa |
|||||||
|
20～100 40～200 |
20～60 60～100 |
||||||
|
項 目 |
基 本 誤 差% |
±8 |
- |
±2.0 |
±2.0 |
||
|
回 差% |
6 |
- |
2.0 |
2.0 |
|||
|
死 區% |
5 |
- |
0.8 |
0.8 |
|||
|
始終點偏差% |
氣 開 |
始點 |
±4.0 |
±4.0 |
±2.0 |
± |
|
|
終點 |
±8 |
±8 |
|||||
|
氣 關 |
始點 |
±8 |
±8 |
||||
|
終點 |
±4.0 |
±4.0 |
|||||
|
額定轉角偏差% |
±2.5 |
||||||
|
允許泄漏量1/h |
2×10-2×閥的額定容量 |
||||||
氣動調節蝶閥允許壓差 MPa
|
配用執行機構型號 |
ZMA-2 |
ZMA-3 |
ZMA-4 |
ZMA-5 |
ZSC-45 |
||||||
|
0° |
70° |
0° |
70° |
0° |
70° |
0° |
70° |
0° |
70° |
||
|
公稱通徑mm |
50 |
0.6 |
0.097 |
|
|
|
|
|
|
|
|
|
80 |
0.6 |
0.038 |
|
|
|
|
|
|
|
|
|
|
100 |
0.556 |
0.0196 |
|
|
|
|
|
|
|
|
|
|
125 |
|
|
0.6 |
0.0250 |
|
|
|
|
|
|
|
|
150 |
|
|
0.444 |
0.0150 |
|
|
|
|
|
|
|
|
200 |
|
|
0.185 |
0.00587 |
|
|
|
|
|
|
|
|
250 |
|
|
|
|
0.331 |
0.00845 |
|
|
|
|
|
|
300 |
|
|
|
|
0.181 |
0.00461 |
|
|
|
|
|
|
350 |
|
|
|
|
0.133 |
0.00292 |
|
|
|
|
|
|
400 |
|
|
|
|
|
|
0.216 |
0.00485 |
|
|
|
|
450 |
|
|
|
|
|
|
0.171 |
0.00341 |
|
|
|
|
500 |
|
|
|
|
|
|
0.139 |
0.0025 |
|
|
|
|
600 |
|
|
|
|
|
|
|
|
0.6 |
0.019 |
|
|
700 |
|
|
|
|
|
|
|
|
0.6 |
0.0119 |
|
|
800 |
|
|
|
|
|
|
|
|
0.442 |
0.00795 |
|
|
900 |
|
|
|
|
|
|
|
|
0.339 |
0.00599 |
|
|
1000 |
|
|
|
|
|
|
|
|
0.236 |
0.00403 |
|
